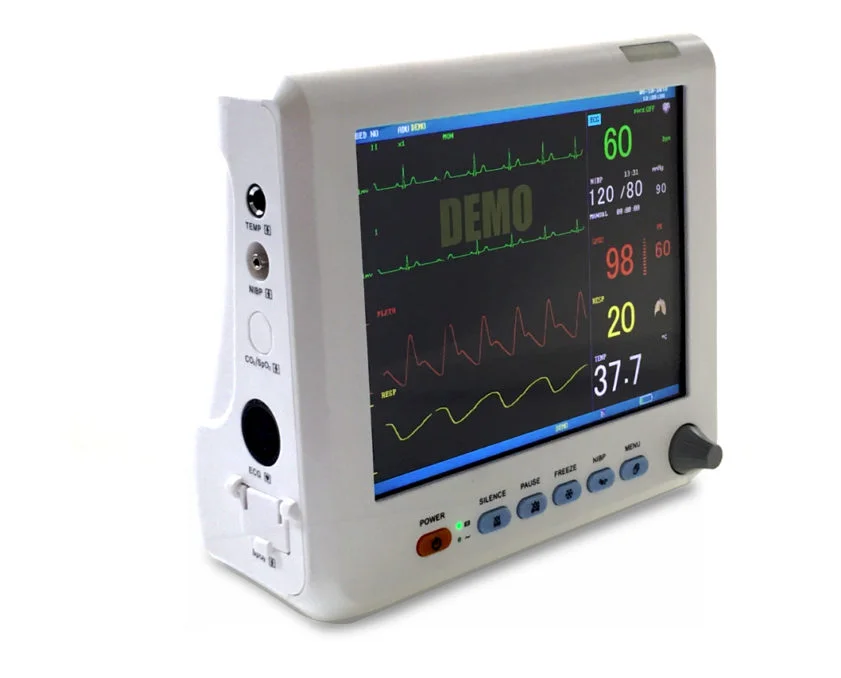

Pantalla TFT a color de 8” de alta resolución que muestra 6 parámetros: ECG, Resp, NIBP, SpO2, TEMP. Peso ligero, compacto y portátil. Batería de litio recargable incorporada. Alarma de voz humana exclusiva. Diseños de pantalla enriquecidos: Estándar, Fuente grande, Tabla de tendencias, Tendencia de NIBP, Derivación completa de ECG, OxyCRG, Diseño IoC. Almacenamiento potente: hasta 720 horas de tendencias gráficas y tabulares de todos los parámetros, hasta 10000 revisiones de NIBP, 200 revisiones de alarmas, 2 horas de todas las formas de onda. El software del sistema puede actualizarse a través de la red. Los datos y las formas de onda se pueden ajustar en color. Análisis de arritmias y análisis del segmento S-T. Adecuado para pacientes adultos, pediátricos y neonatales. Opciones: - Presión arterial invasiva (IBP) - Dióxido de carbono (CO2) - Módulo Masimo SpO2 - Impresora térmica - Pantalla táctil - Cargador para automóvil Accesorios: - Estándar: Cable de ECG (5 derivaciones)
Pantalla TFT a color de 8″ alta resolución
6 parámetros: ECG, RESP, NIBP, SpO2, TEMP,
Ligero, compacto y portátil
Batería de litio recargable incorporada
Alarma de voz humana exclusiva
Distribuciones de pantalla enriquecidas: estándar, fuente grande, tabla de tendencias, tendencia de NIBP, derivación completa de ECG, OxyCRG, diseño IoC
Almacenamiento potente: hasta 720 horas de tendencias gráficas y tabulares de todos los parámetros, hasta 10000 revisiones de NIBP, 200 revisiones de alarmas, 2 horas de todas las formas de onda
El software del sistema puede actualizarse a través de la red
Los datos y el color de las formas de onda son ajustables
Análisis de arritmias y análisis del segmento S-T
Adecuado para pacientes adultos, pediátricos y neonatales
Opciones
Presión arterial invasiva (IBP)
Módulo de dióxido de carbono (CO2)
Módulo Masimo SpO2
Impresora térmica
Pantalla táctil
Cargador para automóvil
Cargador para automóvil
Accesorios:
Estándar:
Cable de ECG (5 derivaciones) …… 1 Pza
Cable de SpO2 (adulto) …….. 1 Pza
Sonda de TEMP (adulto) ……. 1 Pza
Manguito de NIBP (adulto) ………… 1 Pza
Tubo de NIBP (150 cm) ……… 1 Pza
Cable de tierra ……………. 1 Pza
Cable de alimentación ………………. 1 Pza
Paño de limpieza ……………. 1 Pza
Opciones:
Cable de ECG (3 derivaciones)
Pinzas de cocodrilo para ECG (Metal)
Cable de SpO2 (sensor de carcasa rígida para adulto)
Cable de SpO2 (sensor de carcasa suave para adulto)
Cable de SpO2 (sensor suave neonatal)
Pinzas de cocodrilo para ECG (Metal)
Cable de SpO2 (sensor de carcasa rígida para adulto)
Cable de SpO2 (sensor de carcasa suave para adulto)
Cable de SpO2 (sensor suave neonatal)
Papel en rollo
Impresora térmica
Soportes de pared para monitor de paciente (3 modelos)
Carro para monitor de paciente (5 modelos)
Impresora térmica
Soportes de pared para monitor de paciente (3 modelos)
Carro para monitor de paciente (5 modelos)
Línea de muestra de CO2
Tubo nasal
Adaptador de alimentación
Columna de trampa de agua
Adaptador de vía aérea
Adaptador de IBP (2-IBP)
Cable de interfaz reutilizable de IBP
Transductores desechables de IBP
Especificaciones técnicas:
ECG
Modo de derivación 5 derivaciones (R, L, F, N, C o RA, LA, LL, RL, V)
Selección de derivación I, II, III, avR, avL, avF, V,
Forma de onda 2 canales
Modo de derivación 3 derivaciones (R, L, F o RA, LA, LL)
Selección de derivación I, II, III,
Forma de onda 1 canal
Ganancia x2.5 mm/MV, x5.0 mm/MV, x10 mm/MV, x20 mm/MV, automático
FC y alarma
Rango
Adulto 15 ~ 300 lpm
Neo/Ped 15 ~ 350 lpm
Precisión ± 1% o ± 1 lpm, el que sea mayor
Resolución 1 lpm
Sensibilidad > 200 (uV)
Impedancia de entrada diferencial > 5 MΩ
CMRR
Monitoreo > 105 dB
Operación > 105 dB
Diagnóstico > 85 dB
Potencial de offset del electrodo ±300 mV
Corriente de fuga < 10 uA
Recuperación de línea base < 3 s después de desfibrilación
Rango de señal de ECG ±8 mV (Vp-p)
Ancho de banda
Cirugía 1 ~ 15 Hz
Monitoreo 0.5 ~ 35 Hz
Diagnóstico 0.05 ~ 100 Hz
Señal de calibración 1 (mV), precisión: ±5%
Rango de monitoreo del segmento ST
Medición y alarma -2.0 ~ +2.0 mV
Detección de arritmias
Tipo ASISTOLIA, FV/FV, PAREJA, BIGEMINIA, TRIGEMINIA, R sobre T, TV >2, PVC, TAQUICARDIA, BRADICARDIA, LATIDOS PERDIDOS, PNP, PNC
Alarma disponible
Revisión disponible
RESPIRACIÓN
Método Impedancia entre R-F (RA-LL)
Impedancia de entrada diferencial >2.5 MΩ
Rango de impedancia de medición: 0.3~5.0 Ω
Rango de impedancia de línea base: 0 – 2.5 KΩ
Ancho de banda 0.3 ~ 2.5 Hz
Frecuencia de RESP.
Rango de medición y alarma
Adulto 0 ~ 120 rpm
Neo/Ped 0 ~ 150 rpm
Resolución 1 rpm
Precisión ±2 rpm
Alarma de apnea 10 ~ 40 s
NIBP
Método Oscilométrico
Modo Manual, Automático, STAT
Intervalo de medición en modo automático 1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 (min)
Período de medición en modo STAT 5 min
Rango de frecuencia de pulso 40 ~ 240 lpm
Tipo de alarma SYS, DIA, Media
Rango de medición y alarma
Modo adulto
SYS 40 ~ 270 mmHg
DIA 10 ~ 215 mmHg
Media 20 ~ 235 mmHg
Modo pediátrico
SYS 40 ~ 200 mmHg
DIA 10 ~ 150 mmHg
Media 20 ~ 165 mmHg
Modo neonatal
SYS 40 ~ 135 mmHg
DIA 10 ~ 100 mmHg
Media 20 ~ 110 mmHg
Resolución
Presión 1 mmHg
Precisión
Presión
Error medio máximo ±5 mmHg
Desviación estándar máxima ±8 mmHg
Protección contra sobrepresión
Modo adulto 297±3 mmHg
Modo pediátrico 240±3 mmHg
Modo neonatal 147±3 mmHg
SpO2
Rango de medición 0 ~ 100%
Rango de alarma 0 ~ 100%
Resolución 1%
Precisión 70% ~ 100% ±2%
0% ~ 69% no especificado
Intervalo de actualización aproximadamente 1 seg.
Retardo de alarma 10 seg.
Frecuencia de pulso
Rango de medición y alarma 0~254 lpm
Resolución 1 lpm
Precisión ±2 lpm
Temperatura
Canal 1
Rango de medición y alarma 0 ~ 50 °C
Resolución 0.1 °C
Precisión ±0.1 °C
Intervalo de actualización aproximadamente 1 seg.
Constante de tiempo promedio < 10 seg.
IBP
Etiqueta ART, PA, CVP, RAP, LAP, ICP, P1, P2
Rango de medición y alarma
ART 0 ~ 300 mmHg
PA -6 ~ 120 mmHg
CVP/RAP/LAP/ICP -10 ~ 40 mmHg
P1/P2 -10 ~ 300 mmHg
Sensor de presión
Sensibilidad 5 uV/V/mmHg
Impedancia 300-3000 Ω
Resolución 1 mmHg
Precisión ±2% o ±1 mmHg, el que sea mayor aproximadamente 1 seg.
ECG
Modo de derivación 5 derivaciones (R, L, F, N, C o RA, LA, LL, RL, V)
Selección de derivación I, II, III, avR, avL, avF, V,
Forma de onda 2 canales
Modo de derivación 3 derivaciones (R, L, F o RA, LA, LL)
Selección de derivación I, II, III,
Forma de onda 1 canal
Ganancia x2.5 mm/MV, x5.0 mm/MV, x10 mm/MV, x20 mm/MV, automático
FC y alarma
Rango
Adulto 15 ~ 300 lpm
Neo/Ped 15 ~ 350 lpm
Precisión ± 1% o ± 1 lpm, el que sea mayor
Resolución 1 lpm
Sensibilidad > 200 (uV)
Impedancia de entrada diferencial > 5 MΩ
CMRR
Monitoreo > 105 dB
Operación > 105 dB
Diagnóstico > 85 dB
Potencial de offset del electrodo ±300 mV
Corriente de fuga < 10 uA
Recuperación de línea base < 3 s después de desfibrilación
Rango de señal de ECG ±8 mV (Vp-p)
Ancho de banda
Cirugía 1 ~ 15 Hz
Monitoreo 0.5 ~ 35 Hz
Diagnóstico 0.05 ~ 100 Hz
Señal de calibración 1 (mV), precisión: ±5%
Rango de monitoreo del segmento ST
Medición y alarma -2.0 ~ +2.0 mV
Detección de arritmias
Tipo ASISTOLIA, FV/FV, PAREJA, BIGEMINIA, TRIGEMINIA, R sobre T, TV >2, PVC, TAQUICARDIA, BRADICARDIA, LATIDOS PERDIDOS, PNP, PNC
Alarma disponible
Revisión disponible
RESPIRACIÓN
Método Impedancia entre R-F (RA-LL)
Impedancia de entrada diferencial >2.5 MΩ
Rango de impedancia de medición: 0.3~5.0 Ω
Rango de impedancia de línea base: 0 – 2.5 KΩ
Ancho de banda 0.3 ~ 2.5 Hz
Frecuencia de RESP.
Rango de medición y alarma
Adulto 0 ~ 120 rpm
Neo/Ped 0 ~ 150 rpm
Resolución 1 rpm
Precisión ±2 rpm
Alarma de apnea 10 ~ 40 s
NIBP
Método Oscilométrico
Modo Manual, Automático, STAT
Intervalo de medición en modo automático 1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 (min)
Período de medición en modo STAT 5 min
Rango de frecuencia de pulso 40 ~ 240 lpm
Tipo de alarma SYS, DIA, Media
Rango de medición y alarma
Modo adulto
SYS 40 ~ 270 mmHg
DIA 10 ~ 215 mmHg
Media 20 ~ 235 mmHg
Modo pediátrico
SYS 40 ~ 200 mmHg
DIA 10 ~ 150 mmHg
Media 20 ~ 165 mmHg
Modo neonatal
SYS 40 ~ 135 mmHg
DIA 10 ~ 100 mmHg
Media 20 ~ 110 mmHg
Resolución
Presión 1 mmHg
Precisión
Presión
Error medio máximo ±5 mmHg
Desviación estándar máxima ±8 mmHg
Protección contra sobrepresión
Modo adulto 297±3 mmHg
Modo pediátrico 240±3 mmHg
Modo neonatal 147±3 mmHg
SpO2
Rango de medición 0 ~ 100%
Rango de alarma 0 ~ 100%
Resolución 1%
Precisión 70% ~ 100% ±2%
0% ~ 69% no especificado
Intervalo de actualización aproximadamente 1 seg.
Retardo de alarma 10 seg.
Frecuencia de pulso
Rango de medición y alarma 0~254 lpm
Resolución 1 lpm
Precisión ±2 lpm
Temperatura
Canal 1
Rango de medición y alarma 0 ~ 50 °C
Resolución 0.1 °C
Precisión ±0.1 °C
Intervalo de actualización aproximadamente 1 seg.
Constante de tiempo promedio < 10 seg.
IBP
Etiqueta ART, PA, CVP, RAP, LAP, ICP, P1, P2
Rango de medición y alarma
ART 0 ~ 300 mmHg
PA -6 ~ 120 mmHg
CVP/RAP/LAP/ICP -10 ~ 40 mmHg
P1/P2 -10 ~ 300 mmHg
Sensor de presión
Sensibilidad 5 uV/V/mmHg
Impedancia 300-3000 Ω
Resolución 1 mmHg
Precisión ±2% o ±1 mmHg, el que sea mayor aproximadamente 1 seg.
